雾度和透光率怎么测定?雾度仪使用说明

资讯中心

发布时间:2020-06-29



雾度和透光率的关系是什么?

雾度是表征透明试样或半透明试样其内部或表面发生光散射而引起的云雾状外貌。雾度的定义是当透光率通过试样时,由于前锋散射而偏离入射线方向的透光百分率。如果透射光线与入射光线的偏离量大于2.5°,一般地说是合格的,这时把这个光通量当作是雾度。

透光率的定义是透射光与入射光之比,通常所报道的值为透过光的百分率。

通过二者的定义不难发现,雾度描述的关键点是光漫射(或者叫做散射光)。当光线照射在透明或半透明材料时,一部分光会被反射回去(反射光),一部分被吸收(吸收光),一部分则会穿透材料(透射光),但是在透射一部分光中,有一些会保持原来的传播方向,叫做平行透射,而另一部分光,则会因为材料的特性在内部散射开去,这部分散射光就是雾度定义中提到的散射光。所以雾度和透光率是两个不同的概念,定义描述和计算方法完全不同。

如何测量雾度和透光率?

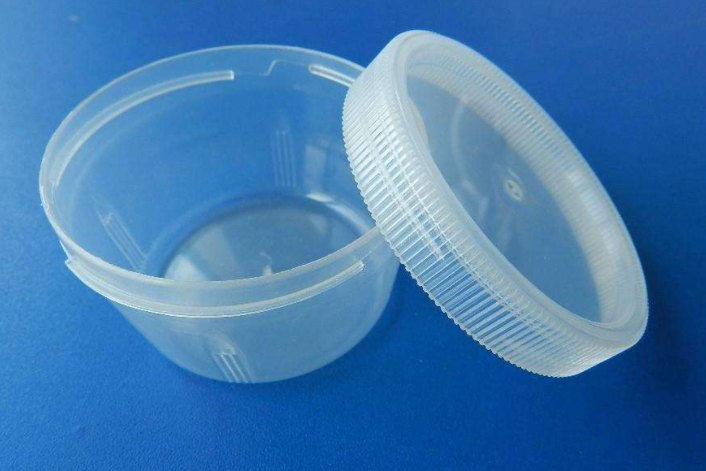

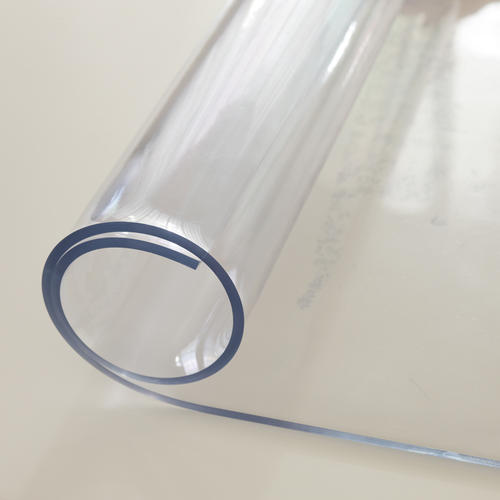

虽然二者定义不一样,计算方法也不一样,但是都可以通过专业的雾度仪来进行测量。当一束平行光入射某介质(如透明塑料)时,由于物质光学性质的不均匀性;表面缺陷、内部组织的不均匀、气泡和杂质存在等,光束就会改变方向(扩散和偏折),从而产生部分杂乱无章的光线,被称为散射光。国际上规定用透过试样而偏离入射光方向的散射光通量与透射光通量之比用百分数来表示,这就是所谓雾度。雾度大的试样给人感觉更加模糊,光线在透过试样时还会产生损失,即穿过试样的透射光通量永远小于照射到试样上的入射光通量。二者之比,用百分数表示,国际上定义为透光率。

在测量样品的雾度和透光率过程中,需要计量入射光通量(T1)、透过光通量(T2)、仪器散射光通量(T3)、试样的散射光通量(T4)。其计算公式如下:

透光率:Tt=T2/1*100%,其中T1被设定为100

雾度:H=T4/Tt×100%,T3为0

从实际应用出发,雾渡和透光率是两个非常重要的参数,它可以检测出透明材质的光学特性,从而评定产品的质量。例如,窗户玻璃材料透光性应该高,不应有浑浊。相反用作光学仪器罩材料要求屏蔽亮光源,应有最大的漫反射和最小的透明度。因此,很多行业,就需要准确的测量出透明或半透明材料的雾度和透光率,常用的方法就是采用色彩雾度计进行检测,精密的台式色彩雾度仪具有以下特点:

1、满足CIE15规定的透射D/0(漫射照明,0°方向接收)几何光学结构(也可实现近似透射0/0(平行光照明/0度接收)几何光学结构)。

2、仪器照明光源为360~780nm复合全光谱LED光源(D65),通过精密凹面光栅和256象元CMOS探测器实现间隔10nm光谱采集。

3、按照行业标准实现各种光学指标(雾度、透过率、色度、色差、黄度、白度、钴铂指数,Gardner指数等)的精准测试。

雾度仪使用说明书:

1、开机

按下电源开关至“I”,仪器上电,指示灯绿灯常亮,仪器正常开机;按下电源开关至“0”,仪器关机,指示灯熄灭。

开机状态长时间未进行任何操作,仪器会自动进入待机状态,此时按测量键,唤醒仪器进入工作状态。(参考屏幕背光时间章节)

2、校正

放置标准板,调检流计为100刻度,挡住入射光,调检流计为1,反复调100和0直到稳定,即T1为100。

3、测量

放置试样,此时透过的光通量在检流计上的刻度为T2,去掉标准板,置上陷井,在检流计上所测出的光通量为试样与仪器的散射光通量T4。再去掉试样,此时检流计所测出的光通量为仪器的散射光通量T3。重复测量多个试样的雾度和透光率。

4、终止实验,关闭仪器。
