雾度测试仪工作原理及使用注意事项

资讯中心

发布时间:2020-06-29

雾度测试仪工作原理:

塑料对光线的吸收、散射与材料本身的结构、表面特征和所含其他物质有关。测定透明或半透明塑料透光率和雾度,可用来控制产品质量和研究产品某些光学性能。塑料的雾度是指透过试样而偏离入射光反向的散射光通量与透射光通量之比,用百分数表示。雾度是由于材料表面缺陷、密度变化或产生光散射的杂质引起的,材料内部或表面因光散射造成的云雾状或浑浊的外观,所以雾度也被称为浑浊度。它用于衡量透明或半透明材料不清晰程度。

一般来说,透光率高的材料,雾度值低;反之透光率低的材料,雾度值高,但也并不完全如此。有些材料透光率高,雾度值却很大,如毛玻璃,所以透光率和雾度值是两个独立的指标。在工业上,会采用积分求式雾度计或积分求式光度计测量塑料的雾度。其原理是利用测定入射光量,通过试样的总透光量,仪器引起的光散射量以及仪器和试样共同引起的光散射量,计算出通过试样的总的透射率Tt、慢散透射率Td和雾度(Td/Tt)。

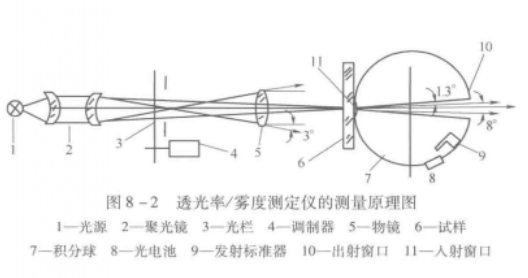

雾度测试仪由发射系统(左侧)和接收系统(右侧)两部分组成,中间是开启的样品室。光源1发出的光经过聚光镜2,通过光栏3,经遮光式调制器4射到物镜5上。物镜5射出一束平行光束,其光线偏离角不大于3°,并将光栏3成像在出射窗口10上。出射窗对入射窗口中心的张角为8°,光斑边缘与出射窗形成1.3°的环带,积分球7内装有一个可摆动的标准发射器9,当测定透光率及总透射光时,标准发射器被控在位,挡住出射窗;当测散射光时,从出射窗处让开。固定在积分球上的硒光电池8将球内的光照吸收后转换成光电流,经检波放大A/D转换,微机处理后,显示透光率和雾度的测定值,需要时还可打印输出。

雾度测试仪操作规程:

1、检测前及样品准备

确保仪器电源接线等均正确,满足仪器正常工作环境,样品标样大小应为50mm*50mm。

2、开机

按电源开关,开启电源进行预热,预热完成后,窗口指示灯会有提示,用户就可以进一步对仪器继续校正。

3、样品测量

装上样品,将薄膜夹于磁性夹具之间稍加 拉平,然后即可装置于样品台上测试,放置夹 具时应注意薄膜一面贴紧积分球。按测试钮, 指示灯转为红光,不久就在指示屏上显示出透 光率数值及雾度数值,前者显示单位为0.1%,后者为0.01%。此时,指示灯转为绿光,需要进行复测时,可不拿下样品,重按测试钮。更换样品重复TEST可连续测得同一批样品的结果。

4、数据处理

多次测数,然后取其算术平均值作测量结果,以提高测量准确度。



雾度测试仪使用注意事项:

1、一般每测完一组样品应测空白一次,应注意测空白后,应再按测试钮,等到准备灯发绿 光、仪器发出呼叫后,再测下一组样品;

2、环境温度5-35℃,相对湿度不大于85%;

3、非操作人员禁止操作;

4、确保插孔接地线有效。

5、如测试样品尺寸大,则可去掉样品架,直接将产品贴附在接收器左侧进行测试;

6、测试时要求尽量将产品中心位置对准测试孔中心;
