光电雾度仪使用方法及测试工作原理

资讯中心

发布时间:2020-07-17



光电雾度仪测试原理:

光线射到一透明或半透明塑料样品上时,部分产生定向反射,部分产生漫反射;光线进入样品后部分被吸收,部分被透过。在照射样品的光中,主透射部分按折射定律前进,其余部分产生半球透射,其前进方向是散乱的,称为漫透射。为了评价材料的光学特性,就可以用透过率和雾度来进行表示。其中透过率值透过物体的光通量和射到物体的光通量之比;雾度是以透过试样而偏离入射光方向的散射光通量与透射光通量之比的百分率表示。一般仅把偏离入射方向大于2.5°的散射光通量用于计算雾度值。

在工业上,一般采用积分球式雾度计或光电雾度仪来测试透明或半透明材料的透光率和雾度。利用测定入射光量,通过试样的总透光量,仪器引起的光散射量以及仪器和试样共同引起的光散射量,计算出通过试样的总的透射率、漫射透射率和雾度。

光电雾度仪使用方法:

1、开机

按下电源开关至“I”,仪器上电,指示灯绿灯常亮,仪器正常开机;按下电源开关至“o”,仪器关机,指示灯熄灭。开机状态长时间未进行任何操作,仪器会自动进入待机状态,此时按测量键,唤醒仪器进入工作状态。

2、校正

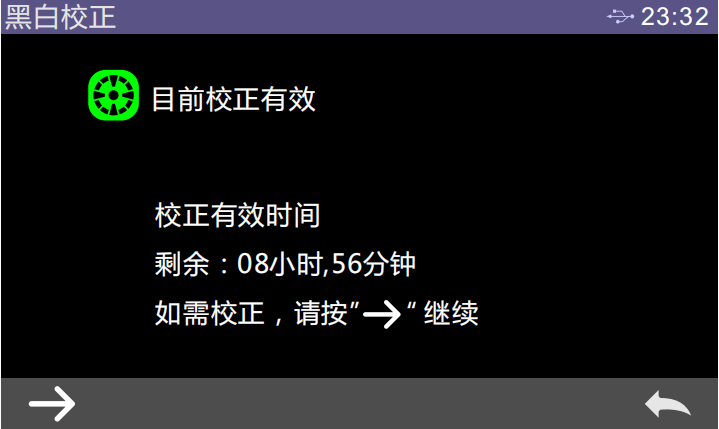

在测量界面点击主菜单图标,或在其他界面点击“√”或“←”可进入主菜单界面,在主菜单界面点击“黑白校正”进入黑白校正界面。在界面中会显示目前校正是否有效以及校正有效剩余时间。

点击“→”,进入的透射黑校界面,根据提示放好黑板,然后按测量键进行黑校正。或者按“←”取消并退出校正。黑校完成后自动进入透射白校界面,根据提示取出黑板(放置相应的参照物或什么都不放),然后按测量键进行白校正,或点击“←”取消并退出校正。

正确黑白板校正后,仪器系统会按照用户设置黑白校正有效期重新进行计时。

3、测量

透射测量:透射测量的样品可作为标样,亦可作为试样。下面以标样测量为例详细说明透射测量。

①设置当前测量模式为透射测量模式

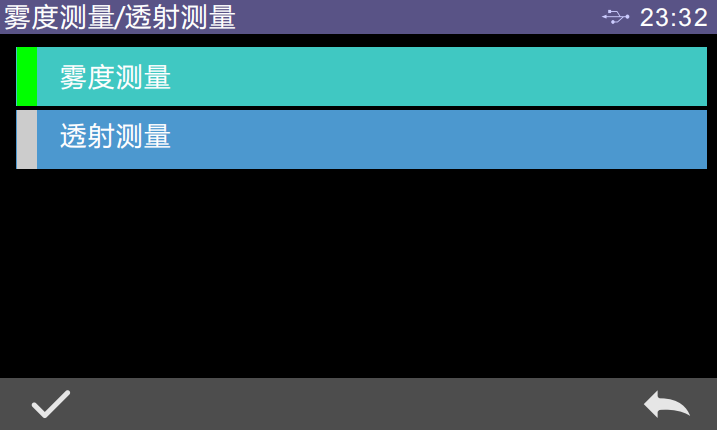

主菜单→测量模式→雾度测量/透射测量,选择“透射测量”,并点击“√”,设置完成。

②设置光源和观察者角度

主菜单→光源设置,进入光源设置界面,根据用户需求设置对应的光源选项,并点击“”确认。设置观察者角度与设置光源的操作类似。

③测量样品

上述准备工作完毕,进入标样测量界面,将被测样品放置于仪器测试口,短按测量键开启测量,蜂鸣器发出“滴”的响声,同时伴随LED指示灯闪烁,直到闪烁停止,蜂鸣器再次发出“滴”的响声,即本次测量完成。

雾度测量:雾度是透射测量的一种色度指标,是根据国际指标客观地测量全透过率和

透射雾影。适用于一切透明、半透明平行平面样品(塑料板材、片材、塑料薄膜、平板玻璃)的雾度值的测量。

此雾度仪只需一次测量就可获得控制透明度的全部参数。

①设置当前测量模式为雾度测量

主菜单→测量模式→雾度测量/透射测量,选择“雾度测量”,并点击“√”,设置完成。

②设置光源,可参照透射测量的光源设置(雾度数据观察者角度默认2°)

③返回测量界面点击控件进行雾度测量(若无雾度测量的控件需重新黑白校正)

④根据雾度测量的控件提示,执行相应的操作,四步操作的数据均测量完成后,字体颜色变绿,最后点击“OK”即完成本次雾度测量,雾度数据也会显示在颜色指数界面中。

4、与PC通信

PC端颜色管理软件具有功能扩展性,可以实现更丰富的色度数据分析。本系列仪器可以通过USB或者蓝牙模块(仅限于配备蓝牙模块的产品型号)与安装好的PC端颜色管理软件进行通信。

5、容差设置

容差是针对标样来说的,标样的容差会影响仪器对试样结果的判定。系统容差是仪器默认分配给标样的容差。若标样容差未设置就会默认采用系统容差,因此系统容差的准确性对测试数据准确性的影响至关重要。

光电雾度仪维护和保养:

(1)本仪器为精密光学仪器,请妥善保管和使用仪器,应避免在潮湿、强电磁干扰、强光、灰尘大的环境下使用和储存仪器。建议在标准实验室环境下使用和储存仪器。

(2)白板为精密光学元件,要妥善保管和使用,避免用锐物磕碰工作面,避免用污物弄脏工作面,避免在强光下暴晒白板。定期用擦拭布蘸酒精清洁白板工作面,校正时要及时先清洁白板工作面的灰尘。

(3)为保证测试数据的有效性,仪器整机和白板建议自购买之日起每间隔一年,需要到制造厂家或有资质的计量研究院进行计量检验。

(4)本仪器为外接电源适配器供电,应规范使用电源,避免频繁拔插电源,保护电源使用性能,延长电源使用寿命。

(5)请不要私自拆装仪器,如有问题请联系相关售后工作人员,撕毁易撕标贴将会影响仪器售后维护服务。

(6)如您购买的3nh品牌雾度仪使用方法还不太清晰,请及时拨打我们的400电话获得帮助。另外雾度仪需要校准或者出现意外的问题,也可以联系我们的售后服务客服获得帮助。
