如何理解雾度仪内置256像元CMOS探测器

资讯中心

发布时间:2021-02-25

雾度仪YS6002通过精密凹面光栅和256象元双阵列CMOS探测器能够实现间隔10nm光谱采集,这雾度仪内置256象元双阵列CMOS探测器如何理解?

CMOS是一种感光元件,其作用和CCD是一样的。在CMOS芯片中每个像素都有自己的信号放大器,能够进行各自的电荷-电压转换。像元也被称为像素或者像元点,是组成数字化影像的最小单元。双阵列顾名思义是一种分布方式。探测器是一种探测装置。内置256像元双阵列CMOS探测器可以理解为内置的256像素CMOS感光元器件采用双阵列的探测装置。

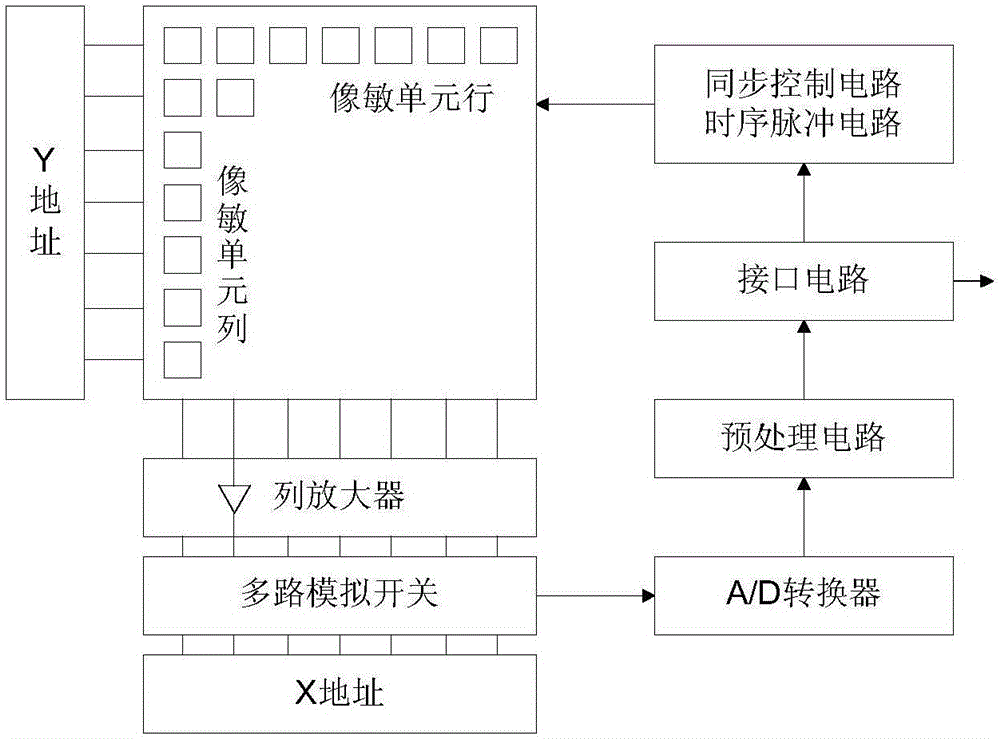

传感电路工作流程

传感电路工作流程

图像传感器,其主要分为CCD和CMOS,相对来说CCD的性价比要弱于CMOS,对于摄影摄像行业来说,有钱更多时候考虑的是性能。那么如何理解图像传感器的差别与摄像头、相机性能的差别会很大呢?镜头可以比作眼睛,可以将外界的光信息传递进来,那么这个图像传感器就是将这个光信息进行原始记录,以便于后续优化电信号。因此,图像传感器属于哪种类型,以及其本身性能如何,对于摄像头、相机的整体性能影响也是很大的。在检测CMOS图像传感器时比以往更加快速,全画幅数码单反的CCD(或CMOS的感光成像的元件)尺寸和135胶卷的尺寸相同。

图像传感器芯片作为成像系统的核心器件至关重要,传统的图像传感器主要有两种:CCD图像传感器和CMOS图像传感器。CMOS图像传感器相比CCD器件的优势在于可以在片内集成较多的高速ADC,使得图像传感器的数据推出速度很高。传统的CMOS图像传感器结构采用双向连续式输出的像素布局,其原理是:光信号在光敏区转换成电信号,并通过X、Y两个方向的地址译码器进行选择,并输出至输出放大器;输出放大器的输出信号通过A/D转换器进行模数转换,经预处理电路处理后通过接口电路输出。

像元数量越多对于光信号的探测效果越好,则成像也越好。雾度仪能够通过内置256象元双阵列CMOS探测器更好的对光栅分光出来的光谱进行采集,也因此对雾度仪仪器测量的各种参数更准确。256像元双阵列CMOS图像感应器相对于PD阵列探测器满足CIE V(λ)2度视觉响应,作用也更好。
