LCD显示屏液晶面板雾度透光率检测仪器

雾度仪是LCD显示屏液晶面板雾度、透光率检测仪器，这对于带有显示屏的电子产品非常重要。如果我们拆开一款电子产品的显示屏，我们会发现电子产品大多数都有两层玻璃。最外层玻璃是用于保护液晶面板的，而液晶面本表面本身也是有一层玻璃用于固定及显示的，随着技术的发展，这一层玻璃可能会被软玻璃替代，从而做成折叠屏。

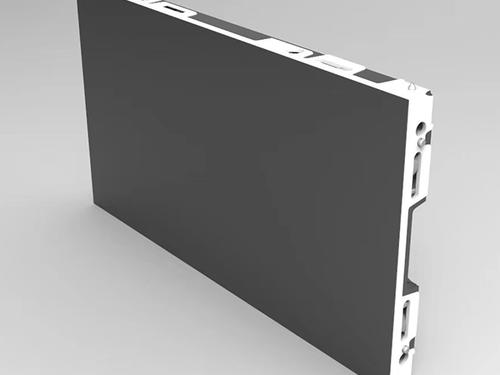

显示屏液晶面板



不论是显示屏最外侧的保护屏还是用于显示的显示屏，他们都是属于透明/半透明材料，需要进行雾度或者是透光率的检测。因为这两种材料的雾度属性，关系到人们的身体健康和使用状态。其原因很简单，显示屏的雾度大小直接关系到液晶屏发出的光到达眼睛的亮度和清晰度，从而影响人的眼睛感受，以及电量的消耗使用程度。



我们使用雾度仪对透明/半透明材料进行雾度检测，得到的雾度值是一个百分比，例如LCD显示屏幕雾度20%。因为雾度是平行光线透过材料样品时发生偏离入射光方向的散射光通量与透射光通量之比，雾度采用百分数表示。通常仅将偏离入射光方向2.5度以上的散射光通量用于计算雾度。雾度仪主要用于各种固体、液体材料的透光率和雾度检测等光学指标的测量，广泛用于玻璃塑料显示屏加工、薄膜制造、液体药业分析、实验室检测等行业。雾度仪可以实现如下光学指标的测量：雾度、透过率、色度、色差、黄度、白度、钴铂指数，Gardner指数、力份、遮盖度、同色异谱指数等等。



三恩时色彩雾度仪


三恩时YS6002台式雾度仪满足CIE15规定的透射D/0几何光学结构，其照明光源为360-780mm复合全光谱LED光源，通过精密凹面光栅和256象元CMOS探测器实现间隔10nm光谱采集，可以满足行业标准内的各种光学指标的测量测试。雾度仪YS6002主要参数：测量角度：2°/10°；测量孔径：透射：Φ25.4mm；照明光源：360~780nm组合LED光源；尺寸重量：长X宽X高=370X300X200mm /约9.6kg。



如何使用雾度仪对LCD显示屏液晶面板雾度、透光率进行检测？

使用雾度仪测量透射样品雾度的步骤如下：

（1）首先需要设置当前测量模式为雾度测量：具体的操作为，在主菜单→测量模式→雾度测量/透射测量，选择“雾度测量” ，并点击“勾号”，设置完成雾度测量模式。

（2）第二步需要设置光源，可参照透射测量的光源设置（雾度数据观察者角度默认2°），如无特殊需要可以保持默认的D65光源或者是直接跳过这一步骤。

（3）返回测量界面，点击控件进行雾度测量（若无雾度测量的控件需重新黑白校正）。

（4）根据雾度测量的控件提示，执行相应的测量操作，四步操作的数据均测量完成后，字体颜色变绿，最后点击显示屏上的“OK”即完成本次雾度测量，雾度数据也会显示在颜色指数界面中。
