雾度单位是什么,雾度测试标准有哪些

资讯中心

发布时间:2020-07-31

雾度(英文名称Haze)是平行光线透过材料样品时发生偏离入射光方向的散射光通量与透射光通量之比,雾度采用百分数表示,所以雾度的单位是一个百分比数值。


雾度产生的工作原理

雾度产生的工作原理

雾度计算公式及原理如下:
平行光线透过率Tp:透过材料样品光量中的平行光量(简称平行透射光)
扩散光线透过率Td:透过材料样品光量中的扩散光量(简称散射光)
于是Tt(总透射光通量)=Tp+Td
雾度Haze=Td/Tt×100% (即雾度单位是百分比值)

备注:通常仅将偏离入射光方向2.5度以上的散射光通量用于计算雾度。透明材料一般是指雾度值H介于0-30%之间的材料,常见的有塑料、玻璃。

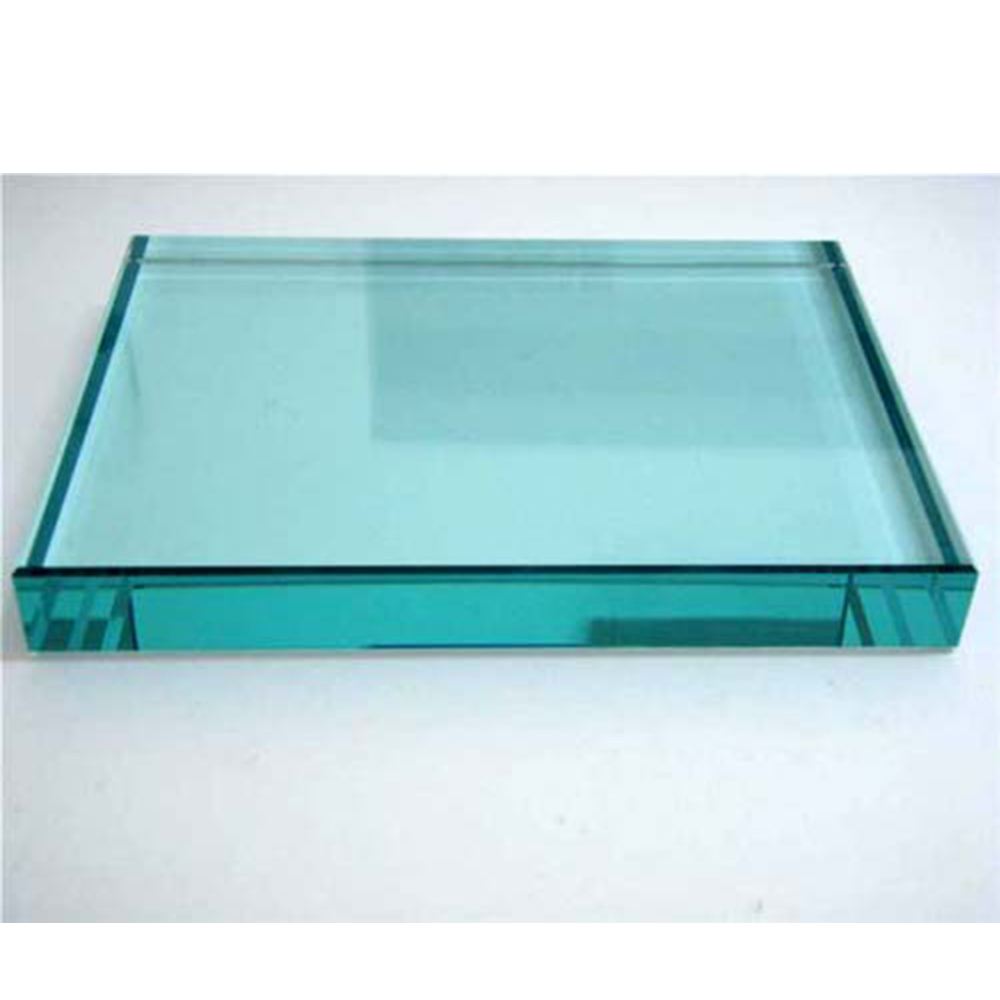

玻璃经常会进行雾度测试
玻璃经常会进行雾度和透光率测试

雾度和透光率都是材料检测需要的两项重要的光学性能指标,影响着产品购买用户的使用和评价。通常情况下透光率高的材料雾度值低,反之透光率低的材料雾度值会高。但也有些特殊的情况,例如毛玻璃的透光率高,雾度值却很大。同样地,雾度越高透光率越低吗?其实并不是,雾度越高只是代表在材料介质内部的散射光通量Td比较大,其与Tt(总透射光通量)=Tp+Td存在这样的关系,雾度越高,但并不代表透光率也是越高。因为透光率不仅与Tt有关系,还与其其入射光通量有关系。

雾度仪工作原理:
光线射到一透明或半透明物体时,部分产生定向反射,部分产生漫反射,进入样品后部分被吸收,部分被透过。经样品的出射光中,主透射部分按折射定律前进,部分产生半球散射,其前进方向是散乱的。即光线经过材料时,一部分光会被反射回去(反射光),一部分被吸收(吸收光),一部分则会穿透材料(透射光);透射光中的一部分光,有一些会保持原来的传播方向,叫做平行透射,而另一部分透射光,则会因为材料的特性在内部散射开去,这部分散射光就是雾度定义中提到的散射光。

透过试样的光通量和射到试样上的光通量之比(以百分数%表示)称透光率。透过试样而偏离入射光方向的散射光通量与透射光之比(以百分数%表示)称为雾度。按照GB 2410-2008及ASTM D1003-61(2007),上述透光率是指通过试样的半球透光率,计以半球总透射来考核的透光率(包括主透射和散射),其入射光是垂直于样品表面的。同样定义的雾度是指样品的半球透光雾度,即超过一定角度的半球散射部分。因此,雾度仪采用积分球捕捉半球范围内的全部透射光。理想的入射光应是单一方向的入射光,但事实上很难做到,因此,上述标准对入射光的方向性、被作为散射光接收的透射光的偏离角都作了严格的规定,这些规定通常称为“几何条件”。由于样品本身吸收光谱特性的不同,样品内散射微粒对不同光谱散射本领的不同,因此仪器对光源有一定要求。常用规定的C(或A)光源,并且对光接收器的光谱响应也作了规定,被采用的光电元件必须用滤光片校正,使其符合肉眼视觉灵敏度,这些条件,通常称为仪器的“光谱条件”。


雾度仪

雾度仪及测量相关附件

雾度测试标准有哪些?色彩雾度仪YS6002可测量有关透明度的全部重要参数,雾度仪光学结构和测试标准、色度学标准均符合行业需求。
透射测量几何光学结构:
1、满足CIE15 规定的D/0(漫反射照明/0度接收)几何光学结构
2、近似CIE15 规定0/0(平行光照明/0度接收)几何光学结构
雾度测试标准:ASTM D 1003/1044  C光源、A光源、D65光源(非补偿法)
色度学标准
1、CIE1964 10度观察者角度、CIE1931 2度观察者角度
2、GB/T 3978,GB 2893,CIE15,ISO7724/1,ASTM E1164,ASTM E308,DIN5033 Teil7
3、透射多光源 D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12


雾度仪厂家深圳市三恩时科技有限公司

雾度仪厂家深圳市三恩时科技有限公司

三恩时雾度仪YS6002产品简介:YS6002是深圳市三恩时科技有限公司自主开发的、完全拥有自主知识产权的国产台式雾度仪。仪器按照CIE 规定透射几何光学结构D/0°(漫反射照明/0度接收)设计,采用凹面光栅分光形式,用256象元CMOS进行信号采集,精确得到透射样品的透过率。仪器配备360~780nm全光谱高寿命光源,光学系统光学分辨率为10nm,仪器内置多种颜色空间和色差公式,可对样品进行多个维度的色度表达。按照ASTM D1003/D1044雾度仪标准精确实现透射样品的雾度测量。YS6002具备良好的人机交互、测量数据可靠精准、存储容量大、配备 USB和蓝牙双通讯模式、PC端颜色管理软件有强大扩展功能,在玻璃加工、塑料加工、薄膜、显示屏加工和包装行业、液体药液分析等行业均为广泛应用。

总结:雾度的单位是一个百分比数值,雾度测试标准有几何光学结构标准、雾度测试标准、色度学等相关标准,符合这些标准的雾度仪测试结果是满足行业标准的。
