分光型色彩雾度仪应用标准是什么?

资讯中心

发布时间:2020-07-17

分光型色彩雾度仪应用标准:

分光型雾度计仪器的几何性能和光学性能应符合以下要求,其中使用非垂直照明漫射接受的一起原理如下图所示:

该仪器光源光谱特性应符合计算国际照明委员会(CIE)1931年表色系的三刺激值以及CIE标准中C光源或A光源的色坐标。该仪器利用积分球作为测量系统,试样紧靠积分球窗口。积分球的内表面、挡板、标准反射板的内表面均应不光滑,具有基本相同的反射率且在整个可见光波长范围内有较高反射率。

可以使用两种几何条件:非垂直照明漫射接收和漫射照明非垂直接收。采用漫射照明非垂直接收的仪器应符合以下要求:

a)积分球

用积分球去照射散射试样。只要窗口的总面积不超过积分球内反射表面积的4.0%,任何直径的球均适用。试样和球体的光陷阱窗中心应在球的同一最大圆周上,两者的中心与球的中心构成的角度应不小于170°。光陷阱窗与沿着光束方向试样窗口的中心构成的角度在8°以内。当光陷阱在工作位置上,而没有试样时,入射光柱的轴线应通过试样和光陷阱窗的中心。

b)聚光透镜

沿着单向光束的轴线观察试样,任何光线不能偏离光轴3°以上。光束在球的任意窗口处不能产生光晕。当试样在位置上时,试样法线与试样、光陷阱窗中心连线的角度不超过8°。当试样不在位置上时,在出口窗处,光束区域应为近似圆形且边界分明,光束的中心与光陷阱窗的中心一致。对应样品窗中心构成的角度与光陷阱窗对样品窗中心构成1.3°±0.1°的环带。

c)光陷阱

当试样不在时应可以全部吸收光,否则仪器无需设计光陷阱。

分光型色彩雾度仪测试步骤:

通常雾度测试可以按照以下实验步骤进行:

1、样品尺寸

测量试样的厚度。厚度小于0.1mm时,要精确到0.001mm;厚度大于0.1mm时,要精确到0.01mm。

2、读取数据

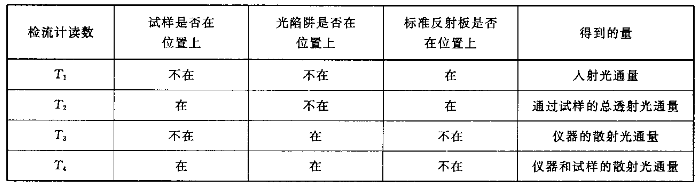

调节雾度计零点旋钮,使积分球在暗色时检流计的指示为零。当光线无阻挡时,调节仪器检流计的指示为100,然后按下表操作,读取T1、T2、T3和T4。

反复读取T1、T2、T3和T4的值使数据均匀。

如果仪器生产厂家有操作说明,就可以根据操作说明书步骤进行检测操作。

雾度仪测试基本原理:

塑料透光性和材料对光线的吸收和反射性质有关。光线射到一透明或半透明塑料样品上时,部分产生定向反射,部分产生漫反射;光线进入样品后部分被吸收,部分被透过。在注射样品的光中,主透射部分按折射定律前进,其余部分产生半球透射,其前进方向是散乱的,称为漫反射。透过率指的就是透过物体的光通量和射到物体的光通量之比;而雾度是以透过试样而偏离入射光方向的散射光通量与透射光通量之比的百分率表示。一般仅把偏离入射方向大于2.5°的散射光通量用于计算雾度值。

雾度是由于材料表面缺陷、密度变化或产生光散射的杂质引起的,材料内部或表面因光散射造成的云雾状或浑浊的外观,所以雾度又称浑浊度。它用于衡量透明或半透明材料不清晰程度。在工业上,一般采用积分求式雾度计或积分求式光度计测试塑料的透光率和雾度,利用测定入射光量、透过试样的总透光量,仪器引起的光散射量以及仪器和试样共同引起的光散射量,计算出通过试样的总的透射率Tt、漫散透射率Td和雾度(Td/Tt)。
