雾度仪积分球45度0和D/8结构

资讯中心

发布时间:2021-05-31

我们在前面的文章《雾度仪测量SCI是什么意思?与SCE模式有什么区别?》中,讲述了什么是SCI模式,什么是SCE模式。而其实不管是哪种模式,它都与积分球有关系。下面来讲述下雾度仪积分球45度0和D/8结构相关的内容。

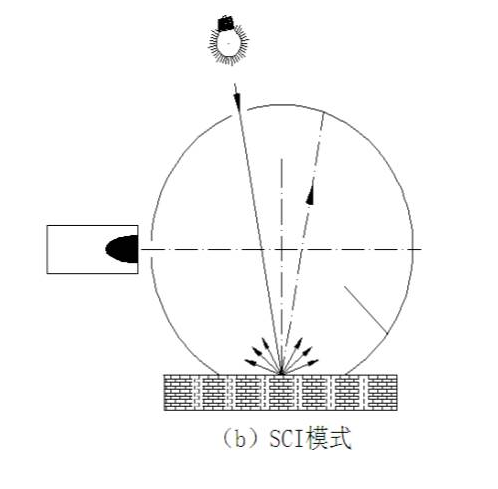

积分球SCI模式测量

积分球SCI模式测量

SCI模式包含了所有物体反射出来的所有光线,测量的结果能真实显示物体真实颜色性质,符合表面颜色三要素(光源,物体,观察者)的定义。SCE:Specular Component Exclude,排除镜面正反射光,SCE是指排除镜面反射光的测量颜色的方法。消除镜面反射光SCE方式,其测量所得到的结果显示的是人眼真实看到的颜色。

SCI模式和SCE模式的区别主要是应用场景不同:SCI和SCE由于测量方式的不同,导致应用场景不同。SCE模式比较符合人眼看到的颜色,所以SCE方式非常适用于检验生产线上的生产样品是否符合视觉颜色标准,也就是用于检测终端产品是否颜色一致。SCI方式因为能真实反映物体的性质,非常适用于物体颜色研究,和利用计算机配色系统(CCM)调整色母粒到生产需要水平。不过SCI和SCE没有可比性,因为SCI因为包含镜面反射和漫反射,在同样光源下(或测色仪),所反射出来的光(反射、漫射)的总和必然比SCE模式下反射的光(只有漫反射)要多,所以说SCI模式下的数据必然比SCE的大。所以要谈论颜色的差别时,记住测量模式务必要一致,同样采用SCI模式,或者同样采用SCE模式。

我们前面也讲述了什么是积分球,积分球是一种内部有高反射涂层材料的多开孔的空心球体,积分球也经常被称为光度球。雾度仪光源光路通过一个涂有高反射涂层内壁的积分球来获得均匀的漫反射光来照明样品,通过样品上光线反射到探测器,从而显示出相应的色度学数值。雾度仪积分球45/0光路是指以45°角圆周照明并以垂直于样品平面的0°角观察,积分球内置的阻挡屏是用来防止光线直接照射到样品表面,而是以均匀的漫反射照射,D/8结构是以8°观察角度来接受观察结果。

色差仪可以根据光路系统结构可分为积分球式和0/45°两种,不同的光路系统所适用的颜色检测范围和环境也是不同的。积分球类色差仪一般都有两种模式,也就是SCI和SCE,其中SCI是包含镜面反射光的方式,SCE是不包含镜面反射光的方式,积分球色差仪在SCE模式下,对平整、光滑、均匀样品进行测量,其读数与0/45°色差仪接近。

人眼观测样品时都是完全去除镜面反射的,0/45°色差仪就是完全模拟人眼观察角度而设计的照明-观察模式。积分球去除镜面反射测量出来的色差将非常小,但是实际我们用肉眼观察其色差却非常大。因为0/45°色差仪的光学几何结果与人眼一致,检测出来的数据也能同人眼观测的效果相一致。

在检测表面处理不一致的工业生产产品时我们建议使用0/45°色差仪,这种更接近人眼的观察结果。不过现在色差仪的研发生产商在设计仪器是也会考虑到这种原因,现在不少市场上主流的积分球类色差仪的SCE模式已经能够非常优秀的去除镜面反射带来的测量误差了,其实选购产品是主要还是进行测量试机确定那一款更适合自己的产品。
