什么是积分球,雾度仪积分球有什么作用

资讯中心

发布时间:2021-05-14

我们经常看到一些光学仪器上,注明内置积分球,而采用积分球的仪器,在测量上相对也会更准确和稳定一些,那么到底什么是积分球呢?仪器雾度仪积分球有什么作用?相对没有采用积分球的仪器有哪些好处?

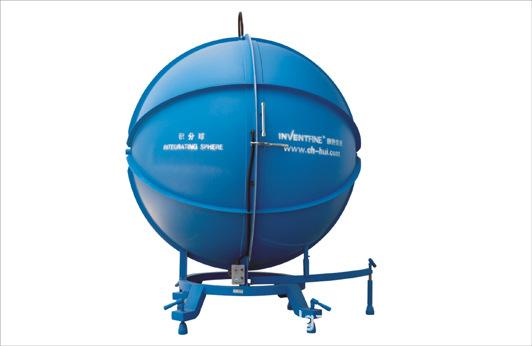

大型积分球

大型积分球

什么是积分球?积分球是一种内壁涂有白色漫反射材料的空腔球体,积分球的大小并没有统一标准,仪器上的积分球大小根据仪器内部结构来设计,积分球又被称为光度球,光通球。

积分球的外形结构:积分球外形是一个完整的球体,球体本身一分为二可打开可封闭。球壁上可根据需要开一个或多个孔,用作进光孔、观察孔、接收孔、吸光阱等等。积分球的内壁要求相对理想球面的偏差不大于内径的0.2%。球内壁上涂上漫反射系数接近于1的材料。常用的喷涂材料是氧化镁或者硫酸钡,将它和胶质粘合剂混合均匀后,喷涂在内壁上。氧化镁涂层在可见光谱范围内的光谱反射比都在99%以上,如此进入积分球的光经过内壁涂层多次反射,在球体内壁上会形成均匀照度。为获得较高的测量准确度,积分球的开孔数量和孔径应尽可能小。开孔孔径比定义为积分球开孔处的球面积与整个球内壁面积之比。

积分球特点:
1、足够的圆。
2、球内喷涂的反射材料漫反射系数接近于1,反射效果好,照度均匀。
3、有光阱、入射光线孔、接受光线孔。
4、孔径和入射光线、光距、挡屏(挡光板)均根据需要可调。

积分球的作用:
为什么要使用积分球?早前的光学仪器,光学扩散片在小心使用的前提下,可降低测量时因探测器上的入射光源不均匀分布或光束偏移所造成的微小误差,可以提高测量的准确性。但是仪器在精密测量时,就必须使用积分球作为光学扩散器使得上述的误差最小,这和积分球的作用有很大的关系。

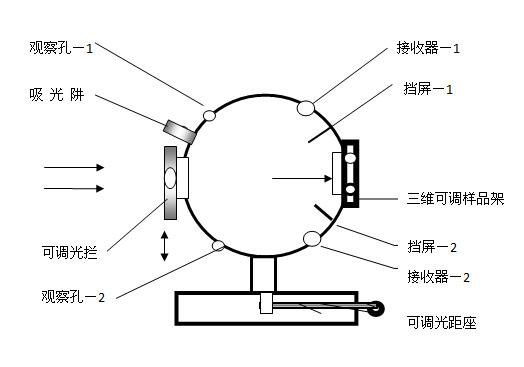

积分球开孔作用

积分球开孔作用

积分球是一种可用于测试光源的光通量、色温、光效等参数的球体。其工作原理是光通过采样口被积分球收集,在积分球内部经过多次反射后非常均匀地散射在积分球内部。使用积分球来测量光通量时,可使得测量结果更为可靠,积分球可降低并除去由光线地形状、发散角度、及探测器上不同位置地响应度差异所造成地测量误差。简单来说,使用积分球的作用是尽量的减少光线量的减少,以及保证光的均匀性,在这种标准环境下测量的数据准确性和重复性会更好。

类似雾度仪这样的仪器积分球的大小对测量影响吗?一般来说,积分球越大那么其使用效果会越好,因此我们可以根据仪器技术参数上积分球尺寸大小,来侧面评断仪器的一些性能。

三恩时是一家精密光学仪器厂家,所生产的部分光学仪器型号内都内置积分球,因此三恩时品牌光学仪器在测量精准度上有更好的效果,如果您对仪器积分球还有其他疑问,可以联系我们的客服和销售人员。
